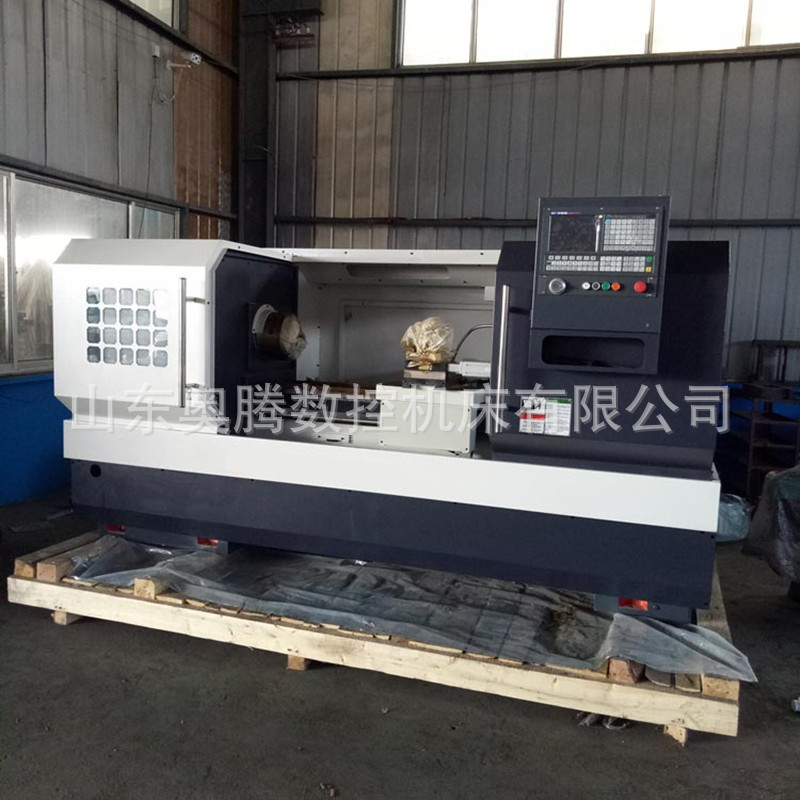

CK6160數控車床特點：
底座強度高，加寬拖板，適宜強力切削

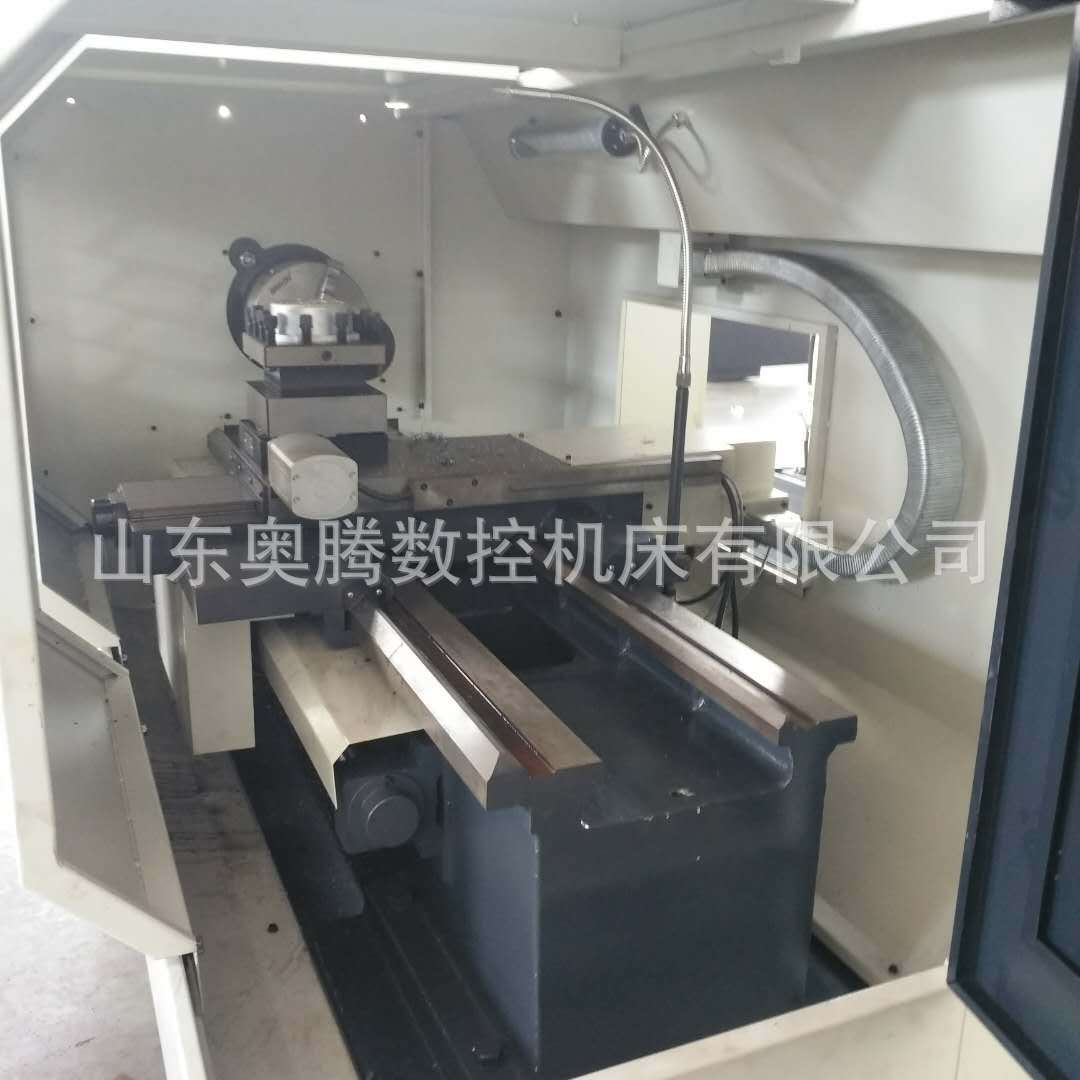

四工位電動刀架整體床身數控車床結構圖
變頻無極調速整體床身數控車床結構圖
機床能自動完成內外圓柱面，錐面，圓弧面，端面的加工，也能實現公英個各種其他形式的單多頭螺紋的車削加工整體床身數控車床結構圖
類別 | 型號 | 單位 | CK6160 |
加工能力 | 床身大回轉直徑 | mm | Φ600 |
拖板大回轉直徑 | mm | Φ395 | |
大切削直徑 | mm | Φ600 | |
大加工長度 | mm | 850/1500 | |
主軸 | 主軸通孔直徑 | mm | Ф82(選配Ф130) |
主軸內孔錐度 |
| 1:20(大端Ф90/140) | |
進給刀架 | 主軸級數 |
| 無級 |
主軸極限轉速 | rpm | 50-500 | |
工件夾持方式 | mm | 卡盤 | |

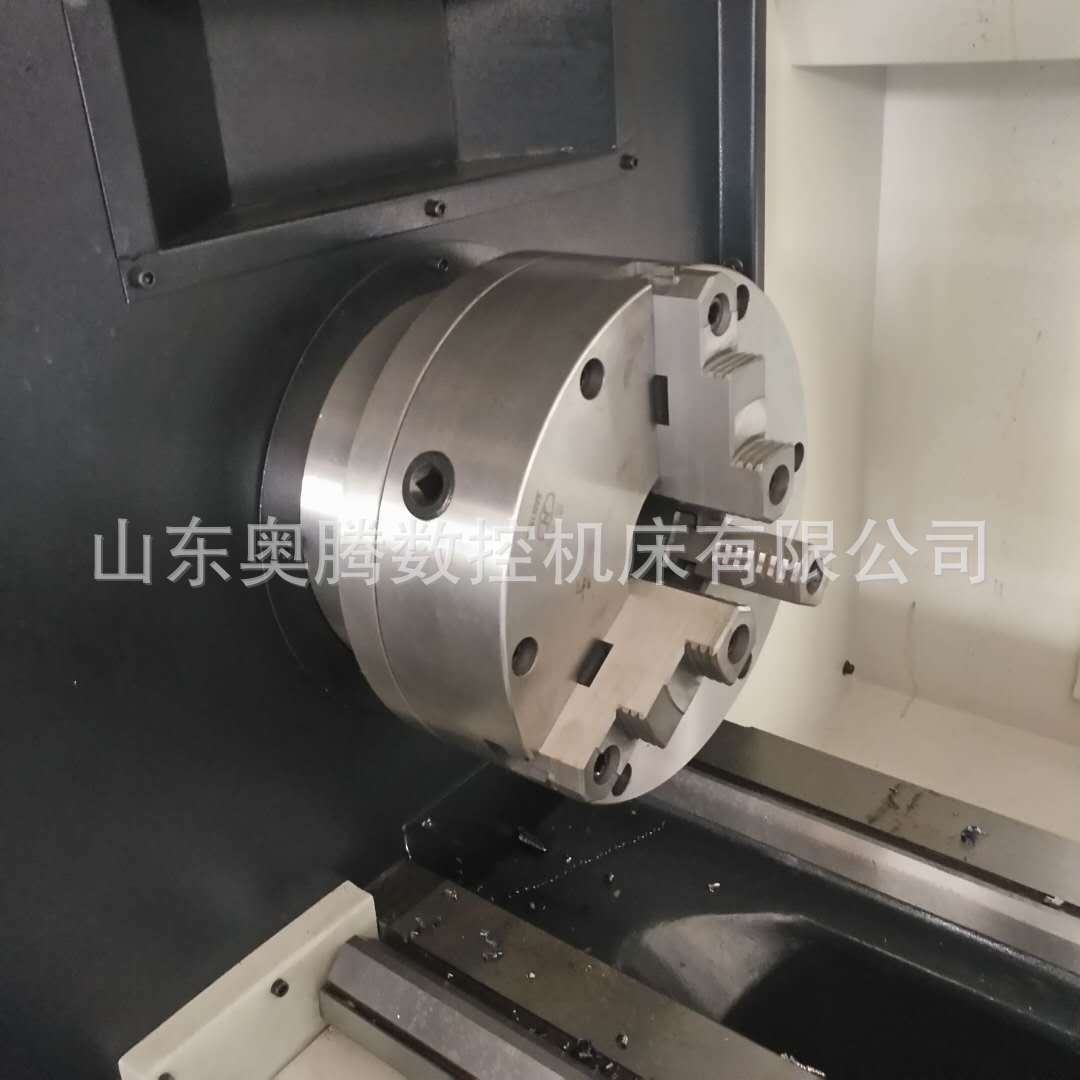

卡盤尺寸 | mm | 250 | |
主電機功率 | kW | 7.5 | |
變頻器 | kW | 10 | |
X/Z軸快移速度 | m/min | 8/10 | |
刀架型式 |
| 電動刀架 | |
刀架（數量） |
| 4 | |
刀桿尺寸 | mm | 25×25 | |
刀架重復定位精度 | mm | ≤0.004 | |
尾座 | 尾座型式 |
| 手動尾座 |
尾座套筒直徑 | mm | Φ75 | |
尾座套筒行程 | mm | 200 | |
尾座*錐孔 |
| 莫氏5# | |
傳動 部件 | 主軸軸承 |
| 新哈 |
滾珠絲杠 |
| 北方岐山 | |
絲杠軸承 |
| 新哈 | |
硬軌 |
| 山東奧騰數控機床有限公司 | |
隨機 資料 | 裝箱清單 |
| 一份 |
合格證明書 |
| 一本（精度檢測表） | |
機械說明書 |
| 一本 | |
電器說明書 |
| 一本（電器原理圖） | |
操作說明書 |
| 一本. |
